Семейство SpectraLine 1.6


Семейство программ SpectraLine 1.6 предназначено для организации измерений и прецизионной обработки линейчатых спектров, характерных для гамма- и альфа-спектрометрии, непрерывных бета-спектров. Обработка включает процедуру калибровки, нахождение параметров пиков, процедуру идентификации и оценки активности радионуклидов, процедуры расчета активности различными методами.


Семейство SpectraLine 1.6 расширено новыми возможностями:

  • калибровка ортогональными полиномами;
  • обработка спектров CdZnTe;
  • система контроля качества;
  • организация распределенной экспертной системы;
  • интеграция с Nuclide Master Plus;
  • непрерывная диагностика подключения приборов;
  • сохранение нескольких спектров в один файл;
  • радионуклидный вектор;
  • журнал измерений;
  • стереоизмерения;
  • оптимизация методов учета фона спектрометра;
  • калибровка по аппаратурным пикам;
  • экспертная идентификация спектров сложного радионуклидного состава (ExpertIdentification);
  • чтение спектров, находящихся в спектрометрах производства АтомТех;
  • определение изотопного состава урана и плутония (NuclearMaterials);
  • запуск программы в фоновом режиме с возможностью удаленного управления (Remote);
  • возможность ведения работы на планшетном устройстве (SpectraLineTouch);
  • проведение паспортизации РАО в соответствии со СПОРО-2002 (СПОРО-2002).

  • Поддерживаемые устройства и форматы спектров

    Программы семейства SpectraLine работают с детекторами различных типов (для гамма-излучения – с HPGe, NaI, CsI, LaBr3(Cl3), CdZnTe) и анализаторами разных производителей:
  • НПЦ «Аспект»;
  • ИФТП;
  • Baltic Scientific Instruments (BSI);
  • Атомтех;
  • Ortec;
  • НТЦ «Амплитуда»;
  • GBS Elektronik;
  • НТЦ «Экспертцентр»;
  • Canberra;
  • НПП «Доза»;
  • XIA;

  • Поддерживается большинство известных форматов спектров:
  • *.spc (НПЦ «Аспект»);
  • *.spc (НТЦ «Амплитуда»);
  • *.chn (Ortec);
  • *.spc (НТЦ «Экспертцентр»);
  • *.cnf (Canberra);
  • *.spc (НПП «Доза»);
  • *.mca (BSI, XIA);
  • *.sps (GreenStar);
  • *.wsp;
  • *.ats (Атомтех);
  • *.asc (МАГАТЭ);
  • *.spm (расширенный, «ЛСРМ»).

  • Функциональные возможности SpectraLineXX1.6

    Работа с конфигурациями

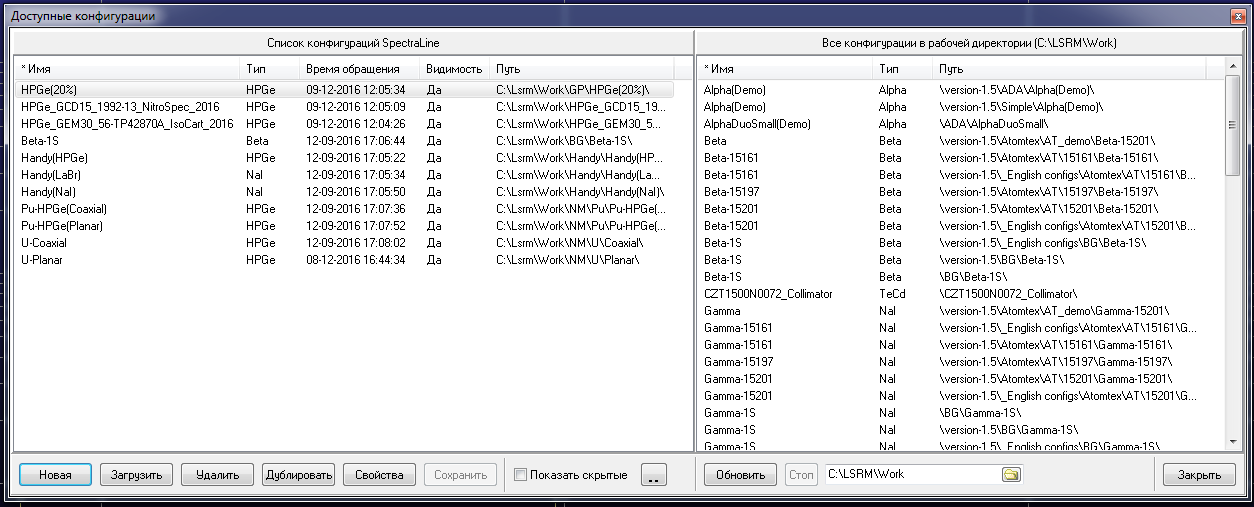

    Для работы с конфигурациями используется менеджер конфигураций, входящий в состав всех программ семейства SpectraLine. С его помощью можно организовывать работу со спектрометрическими данными:
    • создавать новые конфигурации и загружать существующие;
    • дублировать и переименовывать загруженные конфигурации;
    • просматривать и изменять параметры выбранных конфигураций;
    • скрывать не используемые в данный момент конфигурации и отображать скрытые;
    • менять расположение выбранных конфигураций;
    • удалять выбранные конфигурации как из списка, так и с жесткого диска.


    Прецизионная обработка спектров
    Алгоритмы обработки спектров, входящие в состав программ семейства SpectraLine, учитывают специфику спектрометров. Последовательность операций обработки, включая чтение спектров различных форматов, сопряжение с внешними устройствами и пр., может быть записана в виде сценариев, что дает пользователю широкие возможности для адаптации алгоритмов к используемому оборудованию.

    База данных
    В программах семейства SpectraLine предусмотрено сохранение выбранных спектров и результатов расчетов активности в базу данных.

    Протоколы с результатами измерения
    В настраиваемом окне с результатами расчета отображаются массовые концентрации, дозовый вклад нуклидов, МДА и другие параметры. Пользователь может самостоятельно формировать шаблоны протоколов.

    Калибровки
    Реализована возможность проведения следующих калибровок: первичная, по энергии по полуширине, по форме пика, по эффективности регистрации, по аппаратурным пикам.

    Операции со спектрами
    Предусмотрены совместный набор и обработка спектров для многоканальных анализаторов. Операции со спектрами: сравнение, сложение и вычитание с учетом времени набора спектров и калибровки по энергии, – позволяют сравнивать спектры от разных детекторов.

    Обработка спектров
    • нахождение информативных участков вокруг пиков (разметка спектров), определение положений пиков (автоматический поиск пиков, интерактивный режим и линии из библиотеки);
    • аппроксимация информативных участков спектра модельной функцией и нахождение параметров пиков (подгонка);
    • установка границ обработки спектра;
    • учет фона спектрометра;
    • расчет активности методами: базовый, последовательный по зонам, последовательный по зонам (расширенный), по всем зонам, по всем зонам (со сшивкой), шаблонный, квазишаблонный;
    • процедура идентификации и оценки активности, которая позволяет проводить расчет для объемного источника в защитном контейнере с неизвестной толщиной слоев контейнера и самого источника;
    • учет априорной информации об активности радионуклидов или их соотношениях в ходе обработки спектров;
    • специализированные функции обработки;
    • генерация протоколов;
    • работа с базой данных спектров;
    • расчет мощности дозы;
    • сравнение спектров;
    • генерация спектра за другое время набора;
    • расчет метрологических характеристик в соответствии с ISO 11929.
    Работа с окном спектра
    • операции с зонами: выделение, разбиение, объединение зон, подгонка в зоне, просмотр, загрузка и сохранение параметров зон;
    • операции с пиками: добавление, удаление, просмотр параметров пиков;
    • настройка окна спектра: оси, стиль, сетка графика спектра, шкала спектра, масштабирование, панорамное окно, режим показа отклонений.
    Работа с анализатором
    • запуск, очистка анализатора;
    • остановка анализатора по реальному и живому времени;
    • дополнительные условия остановки: по значениям неопределенности активности, площади пика, неопределенности площади пика, МДА пика, интегрального счета в зоне;
    • проведение серии измерений;
    • просмотр информации о состоянии анализатора;
    • копирование данных в окно спектра;
    • загрузка данных в анализатор.
    Сценарии
    Поддерживается широкий набор команд языка сценариев. С его помощью можно реализовывать достаточно сложные схемы измерения и обработки образцов, калибровки спектрометра, измерения фона, контроля ядерных материалов, а также других спектрометрических задач.

    База данных материалов, учет поглощения
    • Использование базы данных значений поглощения гамма-излучения для разных материалов на основе Photon Cross Sections Database (http://www.nist.gov/pml/data/xcom/index.cfm) позволяет производить расчет поглощения в материале образца с более высокой точностью, что в целом повышает достоверность результатов обработки спектров.
    • Вместе с программой поставляется утилита для редактирования базы данных материалов.
    Совместные измерения бета- и гамма- спектров
    Предусмотрена возможность совместного измерения и обработки для двуканальных бета-гамма-спектрометров, что значительно повышает удобство их использования и точность расчета активности образцов, особенно по бета-излучающим радионуклидам.

    Режимы работы
    Возможность организовать работу в режимах «Оператор»/«Администратор». При этом для режима «Оператор» можно указать только функции, необходимые для измерения и обработки образца, а настройки обработки и экспертные настройки программы защитить паролем.

    Запуск с параметрами
    Программа поддерживает параметры для запуска ее из командной строки, позволяющие при старте программы запускать сценарии обработки.

    Внешние программы
    Возможность запуска внешней пользовательской программы для передачи результатов поиска пиков с целью последующей обработки. Подключение внешних программ позволяет использовать программы семейства SpectraLine в качестве вспомогательного инструмента для реализации пользовательских методик решения нестандартных спектрометрических задач.

    Многооконный интерфейс
    Интерфейс единый для всех программ семейства SpectraLine: отображение спектра в отдельном окне вместе с аппроксимирующей функцией и результатами обработки, возможность масштабирования, прокрутки, изменения шкалы, настраиваемая цветовая палитра, просмотр нескольких спектров в одном окне в режиме сравнения, отображение отношения отклонения количества отсчетов в спектре от аппроксимирующей кривой к неопределенности количества отсчетов.

    Специализированные отчеты на основании нормативов на содержание радионуклидов в различных средах
    протоколы измерений для типовых сертификационных измерений, в том числе заключения на основе:
    • «Норм радиационной безопасности» о безопасности природных источников излучения НРБ-99/2009 (СанПин 2.6.1.2523-09);
    • санитарно-эпидемиологических правил и нормативов о безопасности пищевых продуктов СанПин 2.3.2.1078-01;
    • санитарно-эпидемиологических правил и нормативов заключения о безопасности продукции лесного хозяйства СП 2.6.1.759-99;
    • гигиенических нормативов о содержании техногенных радионуклидов в металлах, ГН 2.6.1.2159-07.
    Государственная регистрация
    Семейство программ SpectraLine было зарегистрировано в государственном Реестре программ для ЭВМ 29.05.2014.

    Новые возможности SpectraLineXX1.6

    Калибровка ортогональными полиномами
    Реализована калибровка по энергии и полуширине ортогональными полиномами. Более точное описание хода зависимости энергии или полуширины от канала для каждого типа спектрометра достигается путем разбиения диапазона на несколько зон и построения калибровочной кривой нужной степени по опорным точкам. Кроме того, рассчитывается коридор неопределенности и имеется возможность просмотра калибровки из спектра.

    Обработка спектров CdZnTe



    Оптимизированы алгоритмы обработки спектров CdZnTe с целью учета специфики формы линии.

    Система контроля качества

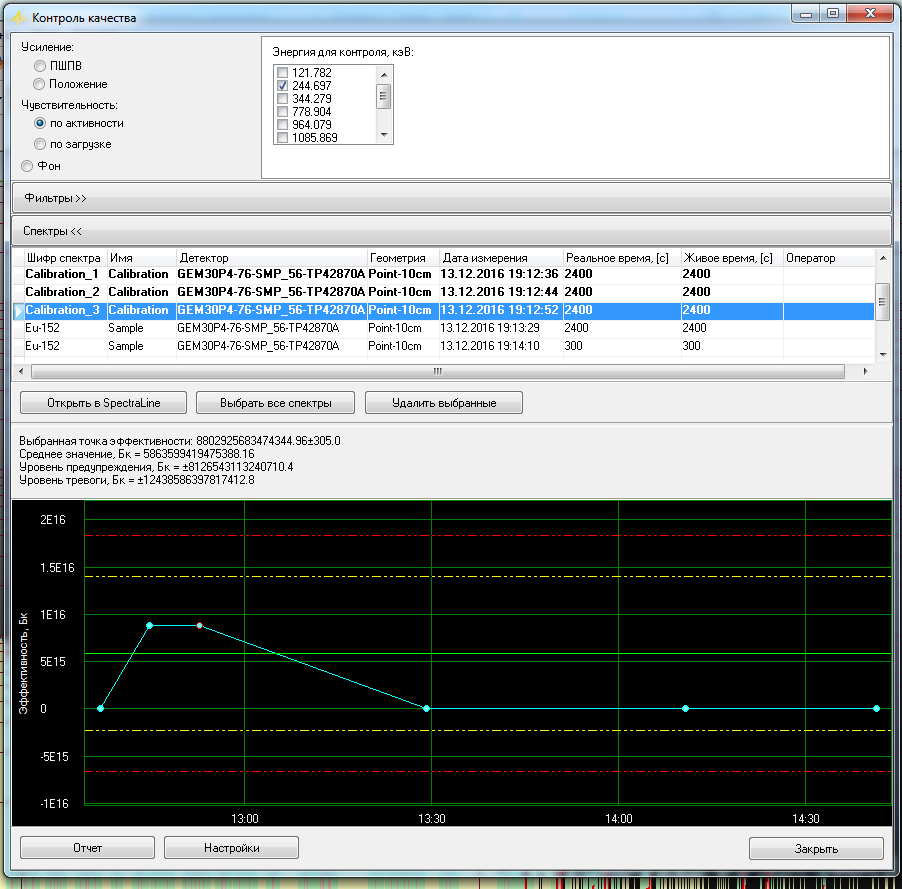

    Система контроля качества SpectraLine позволяет пользователю  производить контроль спектрометрического тракта по параметрам пиков полного поглощения заданных энергий и скорости счета фона. Это обеспечивается проведением измерений эталонного образца и фона в полуавтоматическом режиме. Благодаря использованию сценариев  параметры измерения можно гибко настраивать, а результаты мониторинга отображать в зависимости от даты и времени начала измерения.
    На графике отображаются границы контроля, определяемые уровнем опасности, и предупреждения, что позволяет легко обнаружить выход параметров за заданные интервалы.



    Организация распределенной экспертной системы
    С помощью программ семейства SpectraLine можно настроить распределенную экспертную систему для проведения измерений и анализа результатов из нескольких спектрометров с программой SpectraLine в режиме «Оператор» и компьютера для эксперта. В режиме «Оператор» проводится набор и обработка спектров в автоматическом режиме. На рабочем месте эксперта установлена программа SpectraLine в режиме «Администратор» для обработки спектра в интерактивном режиме. Спектр, измеренный оператором, отправляется по электронной почте на компьютер эксперта с целью более детального анализа.

    Интеграция с Nuclide Master Plus




    Для детектора, модель которого задана в параметрах конфигурации, и геометрии, создаваемой в окне "Свойства спектра", может быть рассчитана эффективность регистрации с помощью программы Nuclide Master Plus.

    Непрерывная диагностика подключения приборов

    По цветовому индикатору на иконке для открытия рабочего окна анализатора можно увидеть состояние подключения прибора: анализатор подключен, анализатор не подключен, отсутствует динамическая библиотека для подключения к прибору или устройство отключено в конфигурации.



    Сохранение нескольких спектров в один файл
    Предусмотрена возможность хранения нескольких спектров, в том числе фоновых, в одном файле, а также выбор нужного фона в зависимости от геометрии измерения.

    Радионуклидный вектор
    Используемая технология позволяет повысить точность измерения активности и оценить активности трудно измеряемых радионуклидов.

    Журнал измерений


    Для каждой конфигурации в автоматическом режиме ведется журнал измерений, а также формируется и сохраняется протокол измерения для внесенных в журнал спектров.
    После окончания набора спектра его можно обработать и сохранить на диск. Информация о спектре запишется в журнал. При сохранении сформируется протокол измерения, содержащий информацию о параметрах обработки спектра. Если при обработке спектра был сформирован отчет, он также сохранится в журнал. В журнал измерений может быть добавлен и набранный ранее спектр.


    Стереоизмерения
    С помощью программ ЛСРМ есть возможность измерять и получать распределение активности объектов сложной формы. Эта процедура концептуально состоит из двух шагов: проведение измерений по схеме и совместная обработка набора полученных спектров.
    Схема представляет собой набор шагов (последовательных или параллельных), выполняя которые оператор получает необходимые данные для расчета. Для проведения измерения объекта выполняется набор спектров в точках измерения, заданных в заранее подготовленной схеме. Эта возможность реализуется с помощью отдельного приложения Shiva.
    Совместная обработка, входящая в состав 1.6 в виде опции, выполняется для всех спектров образца, учитывает вклад активности от каждой части сложного объекта и позволяет рассчитывать распределение и суммарную активность.

    Оптимизация методов учета фона спектрометра
    Реализованы следующие процедуры учета фона:
    • коррекция спектра образца – поканальное вычитание фона, которое заключается в коррекции отсчетов спектра пробы в каждом канале;
    • модификация процедуры поканального вычитания фона – вычитание фоновых отсчетов только от пиков;
    • разметка спектра с выставлением фоновых линий, которые аппроксимируются с учетом их априорных значений скорости счета.
    Калибровка по аппаратурным пикам


    Реализована возможность учета пиков, которые соответствуют неполному поглощению энергии: одиночного и двойного вылета, обратного рассеяния гамма-кванта вне детектора, а также "бокового" рассеяния в случае отражения на углы около 90° от поверхностей сбоку от детектора, - путем задания априорных значений площадей таких пиков для монолиний и дальнейшей интерполяции по ближайшим точкам.

    SpectraLineUltimate 08.12.2017 SpectraLineUltimate

    SpectraLineUltimate предназначена для решения всех задач гамма-бета-спектрометрического анализа и объединяет в себе возможности SpectraLineGP, SpectraLineBG и SpectraLineHandy.
    SpectraLineUltimate является продуктом семейства SpectraLine 1.6 и, соответственно, поддерживает все сервисные и функциональные возможности программ этого семейства.

    SpectraLineADA 08.12.2017 SpectraLineADA

    Программный комплекс SpectraLineADA предназначен для альфа-спектрометрического анализа со спектрометрами как на основе ППД-детекторов, так и на основе ионизационных камер.
    SpectraLineADA является продуктом семейства SpectraLine 1.6 и, соответственно, поддерживает все сервисные и функциональные возможности программ этого семейства.

    SpectraLineHandy 08.12.2017 SpectraLineHandy

    Программный комплекс SpectraLineHandy предназначен для идентификации и измерения активности как открытых источников, так и источников в транспортных контейнерах, с помощью портативных полупроводниковых и сцинтилляционных спектрометров гамма-излучения.
    SpectraLineHandy является продуктом семейства SpectraLine 1.6 и, соответственно, поддерживает все сервисные и функциональные возможности программ этого семейства.

    SpectraLineBG 08.12.2017 SpectraLineBG

    Программный комплекс SpectraLineBG обеспечивает спектрометрический анализ с использованием как полупроводниковых, так и сцинтилляционных гамма-бета-спектрометров.
    SpectraLineBG позволяет решать такие традиционные задачи спектрометрического анализа, как сертификация пищевой продукции, минеральных удобрений, стройматериалов, радиационный мониторинг, контроль технологических процессов и радиоактивных загрязнений и др.
    SpectraLineBG является продуктом семейства SpectraLine 1.6 и, соответственно, поддерживает все сервисные и функциональные возможности программ этого семейства.

    SpectraLineGP 08.12.2017 SpectraLineGP

    Программный комплекс SpectraLineGP предназначен для проведения спектрометрических измерений и прецизионной обработки гамма-спектров от полупроводниковых и сцинтилляционных спектрометров.
    SpectraLineGP является продуктом семейства SpectraLine 1.6 и, соответственно, поддерживает все сервисные и функциональные возможности программ этого семейства.

    SpectraLine 08.12.2017 SpectraLine
    Программа SpectraLine предназначена для организации измерений и прецизионной обработки линейчатых спектров, характерных для гамма — и альфа – спектрометрии, и непрерывных бета-спектров. Обработка включает процедуры калибровки, нахождение параметров пиков.
    Дополнительные опции 29.11.2016 Дополнительные опции
    Возможности семейства SpectraLine 1.6 расширены опциями: ExpertIdentification, NuclearMaterials, Stereo, Atomtex, СПОРО-2002, Remote, SpectraLineTouch.
